应用：活泼金属Ti/Zr (钛/锆)、

设计理念：冷坩埚真空感应熔炼炉（CCLM）是一种水冷坩埚电磁感应真空悬浮熔炼设备，主要用来制备高熔点，高纯度和极活泼的金属或非金属材料。通过将铜坩埚切分成等分的铜瓣结构，并在每一瓣组块内部均通有水冷。将金属置于交变电磁场中，该装置能使电磁推力聚集在坩埚内部，使金属熔液向中间挤压，形成驼峰从而脱离坩间，小部分与冷壁接触的合金液形成凝壳，炉料表层形成强大的涡流，一方面释放出焦耳热使炉料熔化，另一方面形成洛伦兹力使熔体悬浮并产生强烈的搅拌，加入的合金元素可以很快的均匀的混合在熔液内部，使化学成分更加均匀，温度传导更加均衡。由于是冷壁铜坩埚，避免了坩埚对熔体的污染。水冷坩埚熔炼在排除金属夹杂物和脱气精炼程度上可以达到电子束的熔炼水平，而蒸发的损失则更小。由于感应加热的非接触加热特点，对于制备更高纯度或极活泼的金属具有很好的作用。

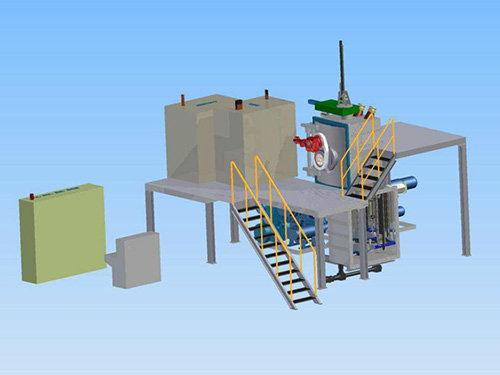

针对需方Ti-Al合金设计的冷坩埚真空感应熔炼设备包括熔炼室、冷坩埚感应加热装置、浇注装置、测温装置、铸造装置、摄像监视系统、熔炼电源系统、真空系统、气氛控制系统、水冷系统、气动系统及电气控制系统等组成。最大可一次熔炼50kg金属，可以实现压差浇铸也可以实现离心浇铸、加压(至绝对压力预约 0.6MPa)凝固工艺,是一种高效的冷坩埚真空感应熔炼浇注炉。

由于整个熔炼过程可以在真空环境下进行, 因此可以获得优质铸锭 。

作为特种设备，CCIM 设备有潜在的危险性，这就要求各部分之间具备完善的电气机械连锁、互锁逻辑关系，并且各部分的设计原则应满足使用要求(功能实现)、性能指标(技术参数)、安全防护(人员安全及设备使用安全)，节能环保(用电效率、噪音、电磁污染、废物、废气处理)等方面的规范及条例规定。
